圓弧導軌折彎件檢驗標準

• 2021-09-04
• 拉彎加工廠家

 圓弧導軌折彎件產品規格分為30°、60°、90°、180°全導軌， 30°半導軌，共五種型號，工業鋁型材拉彎檢測標準如下：

1. 垂直度

1.）30°、60°、90°、180°全導軌
檢測方法：將工件放置在檢驗平臺上，用直型材的一端分別去靠齊折彎件兩端（數控加工部分），用塞尺檢驗兩者的間隙，即視為該折彎件的機加面垂直度，間隙不大于0.5mm。

2. ）30°半導軌

檢驗方法：將工件放置在檢驗平臺上，用直角尺的一側直角邊貼在檢驗平臺上，另一側直角邊去分別靠齊折彎件兩端（數控加工部分），用塞尺檢驗其間隙，即視為該折彎件的垂直度，間隙不大于0.35mm。




3. 平面度

 1.） 30°、60°及90°圓弧導軌兩端頭與三維檢具貼合的直線段位置平面度不大于0.5mm，中間圓弧位置平面度無要求。
 2.） 180°圓弧導軌兩端頭與三維檢具貼合的直線段位置平面度不大于0.5mm，中間圓弧位置平面度無要求。
 3.) 30°半導軌整體平面度不大于0.3mm。
檢測方法：所有圓弧導軌均放置在三維檢具上進行平面度檢測。

4. 樣板間隙

 1.)30°、60°、90°全導軌工件與三維檢具兩端直線段(66mm)的間隙:底面不大于1mm，立面不大于0.5mm，中間間隙不做要求。
 2.)180°全導軌工件與三維檢具兩端直線段(66mm)的間隙為：底面不大于1mm，立面不大于0.5mm，中間間隙不做要求。
 3.)30°半導軌工件與三維檢具兩端立面與底面直線段間隙不大于0.3mm，中間使用二維樣板檢測間隙不大于0.3mm。
 4.）30°半導軌工件兩端頭直線段部分C、D面平行度不大于0.3mm。

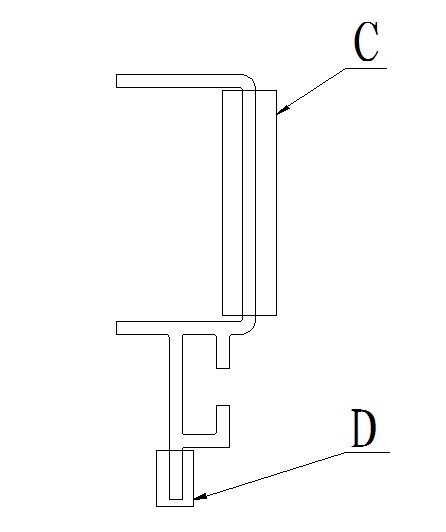

 30°半導軌檢測方法為：用標記為  圓弧導軌30°（內側）折彎樣板
對C處進行檢測；用標記為   圓弧導軌30°（內側）R482.5檢測樣板對D處進行檢測。如圖1所示：

                                   圖1

5. 折彎后型材開口尺寸

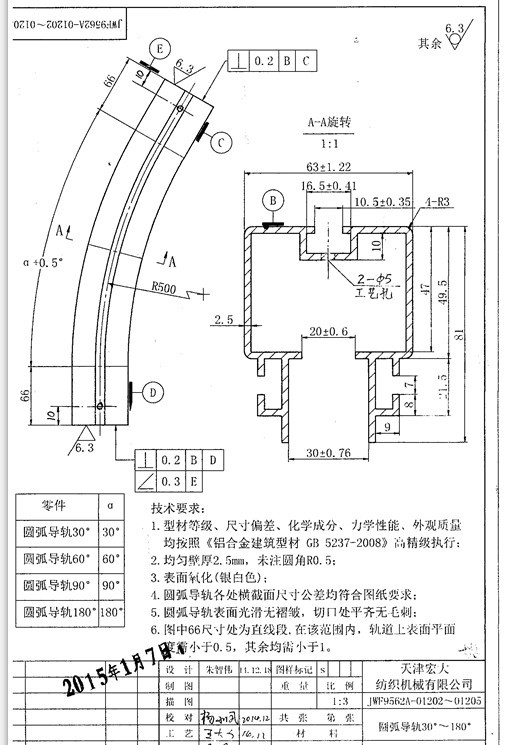

 1.）全導軌折彎工件型材在兩端頭直線段處截面開口尺寸需滿足圖2所示 A、B兩條邊的高度差不大于0.5mm，其余開口尺寸按圖紙要求進行控制。


                                      圖2

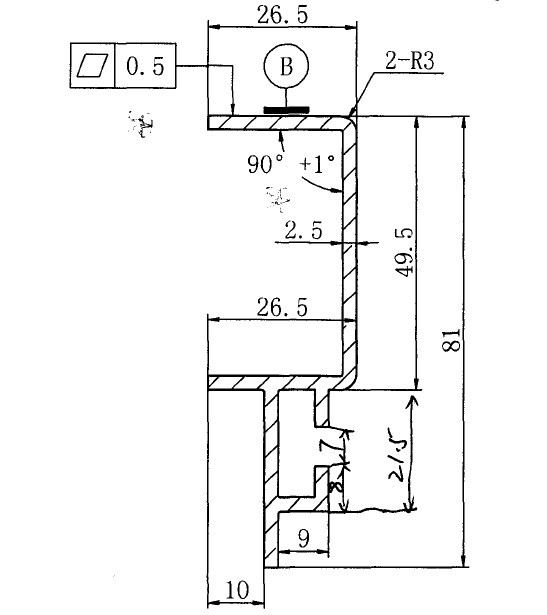

 2.）半導軌折彎工件型材截面開口尺寸需滿足圖3所示，圖中所示的90°角不得小于90°，其余尺寸按圖紙要求進行控制。

                                      圖3

6. 圓弧導軌折彎件長度

 所有規格圓弧導軌折彎件長度公差≤±0.75mm。
 長度公差檢測方法：工件一端機加工面與檢具截止面貼齊，檢測工件另一端機加工面與檢具截止面的長度差。
